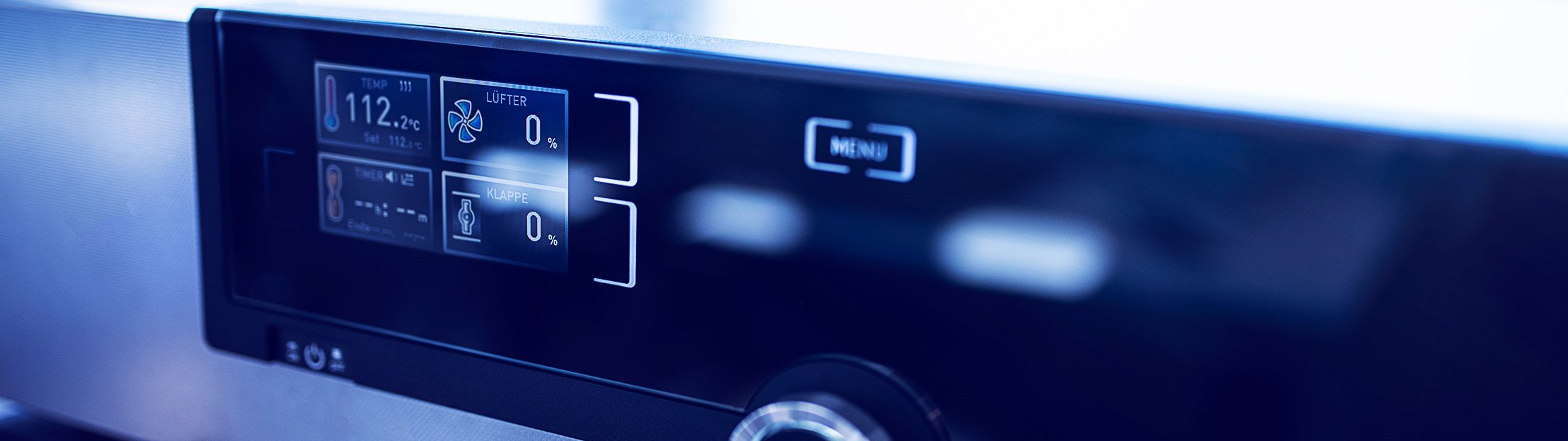

Prototypenbau
Durch die Planung und Fertigung aus einer Hand können wir schnell und kostengünstig Prototypen aus unterschiedlichsten Materialien und Bauteilen herstellen. Durch die Verwendung und Kombination von unterschiedlichen Bearbeitungstechniken ergeben sich unzählige Fertigungsmöglichkeiten. Wir beraten Sie gerne und finden für Sie die passende und kostengünstigste Lösung.
Selbstverständlich bestücken und verlöten wir auch Ihre Prototypen. Sie können zwischen der Bestückung per Hand oder mit unserem Bestückungsautomaten wählen. Wir beraten Sie gerne, und finden für Sie die passende Lösung.

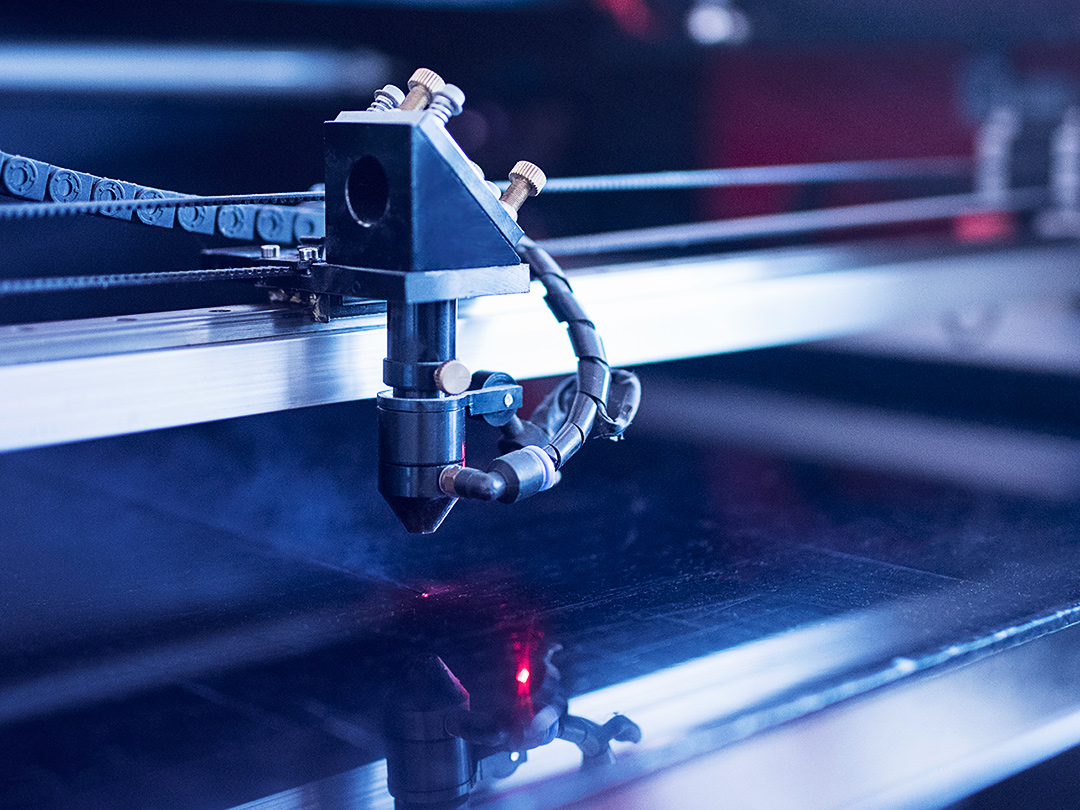

Laserzuschnitte und Gravuren
Beim Schneiden oder Gravieren mit CO2 Lasern können ein Vielzahl von unterschiedlichen Materialien kostengünstig bearbeitet werden.
Technische Daten CO2-Laser:
- Arbeitsraum: 700mm x 500mm
- Höchstgeschwindigkeit: 1000mm/s
- Laser-Röhrenleistung: 60W
- Genauigkeit: 0.01mm
- Servo-Schrittmotor
| Material | Gravieren | Schneiden |
|---|---|---|
| Holz | done | done |
| Acryl | done | done |
| Stoff | done | done |
| Glas | done | |
| Beschichtetes Metall | done | |
| Keramik | done | |
| Polyoxymethylen | done | done |
| Stoff | done | done |
| Leder | done | done |
| Marmor | done | |
| Passepartout | done | done |
| Melamin | done | done |
| Papier | done | done |
| Mylar | done | done |
| Pressspan | done | done |
| Gummi | done | done |
| Holzfurnier | done | done |
| Glasfaser | done | done |
| Lackiertes Metall | done | |
| Kachel | done | |
| Kunststoff | done | done |
| Kork | done | done |
| Corian | done | done |
| Eloxiertes Aluminium | done |

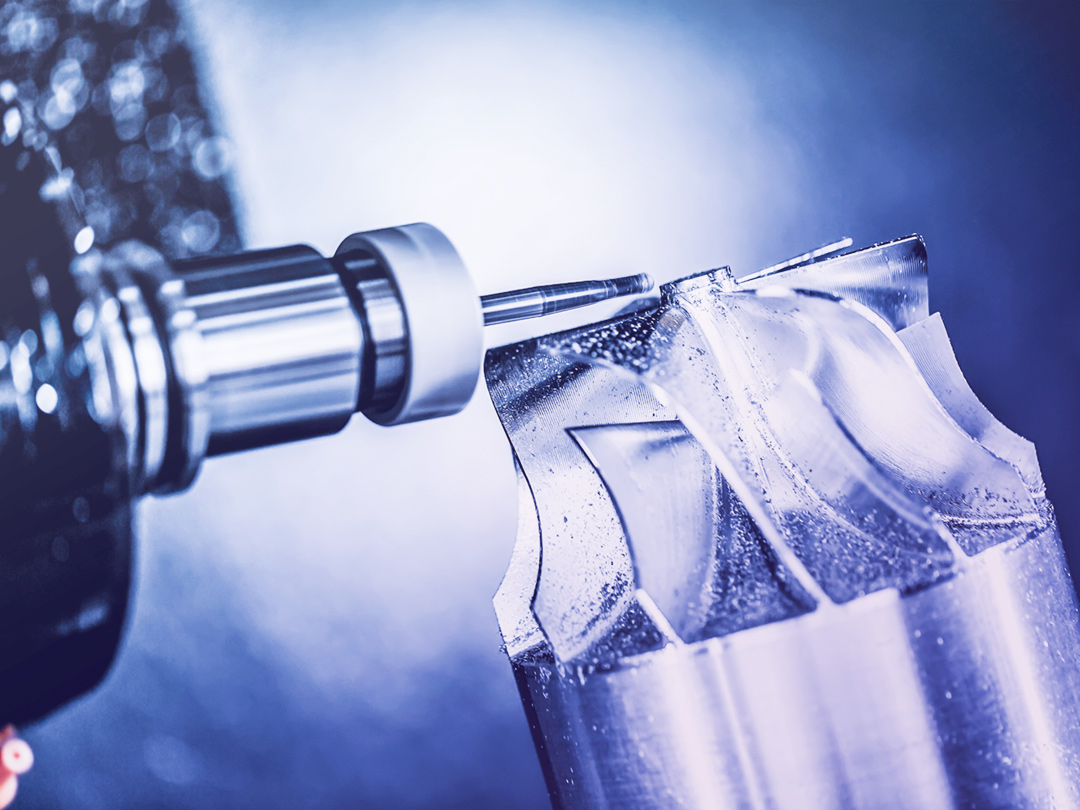

5-Achsen CNC-Fräse
Mit unserer kleinen 5-Achsen-CNC-Fräse ist es uns möglich Werkstücke zu fertigen oder zu bearbeiten. Gegenüber einer 3 Achsen Fräse bietet die Bearbeitung mit 5 Achsen eine Vielzahl an Vorteilen. Hierbei kann das Werkstück zusätzlich gedreht und gekippt werden. Dadurch entfällt das zeitaufwendige Umspannen und das Werkstück kann vom Fräser auf allen Seiten in einem Arbeitsgang erreicht werden.
Technische Daten 5-Achsen CNC-Fräse:
- X / Y / Z
- 1500 mm pro Minute Bearbeitungsgeschwindigkeit
- Genauigkeit 0,005 mm
- A / B
- 40° Sekunde
- Genauigkeit 0.05°
- Spindel:
- 2.000-10.000 U/min
- Motor 3 Phasen mit Hall Feedback
Leistungen im Überblick:
- Planung vor Ort
- kurze Bearbeitungszeit
- Bearbeitung von Kunstoffen
- Bearbeitung von Aluminium
- Bearbeitung von Stahl

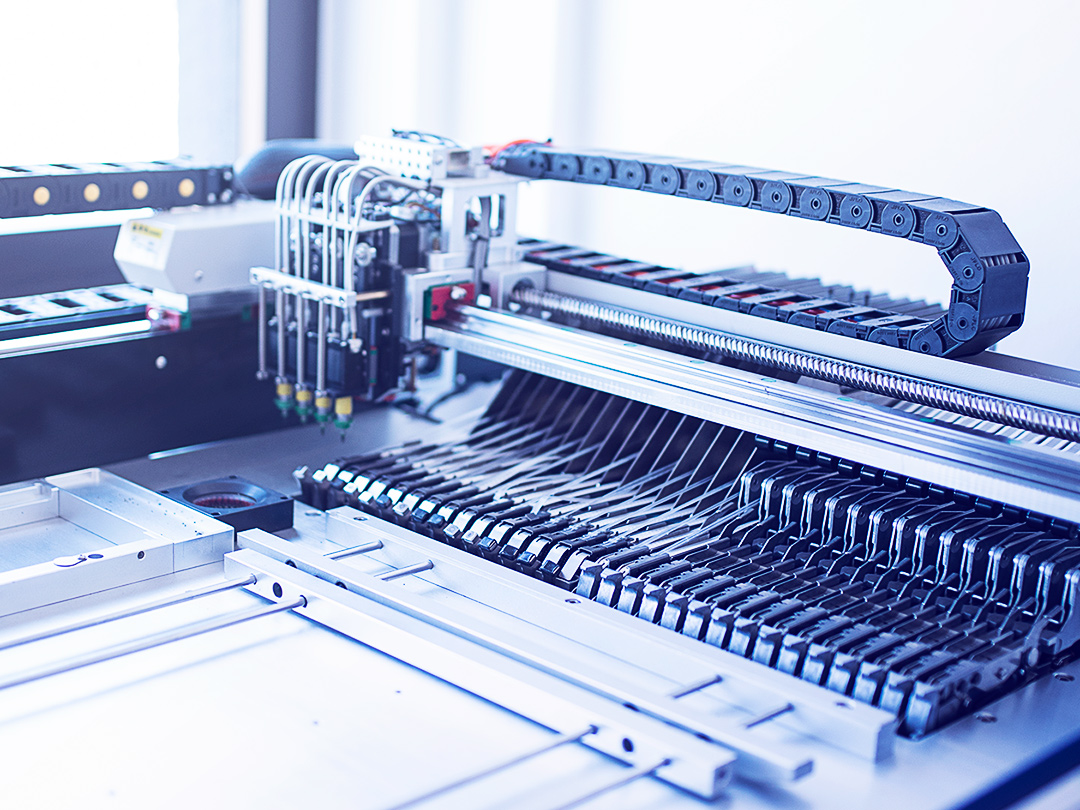

Pick and Place
Bei der Verwendung von Pick and Place Maschinen kann gegenüber der Handbestückung ein erheblicher Geschwindigkeitsvorteil erreicht werden. Mit unserem Bestückungssystem können Bauteile in den Größen 0402 bis 1206 oder auch Sonderbauteile maschinell bestückt werden. Bei besonderen Anforderungen oder speziellen Bauteilen kann eine Bestückung per Hand bei uns in der Montage erfolgen.
Leistungen im Überblick:
- Bauteile in der Größe von 0402 bis 1206
- hohe Positionierungsgenauigkeit durch Servomotoren und Spindelantrieb
- 2 Kamerasystem zur Überprüfung und Überwachung des Prozesses
- pneumatische Feeder der Marke YAMAHA für hohe wiederhol Genauigkeit

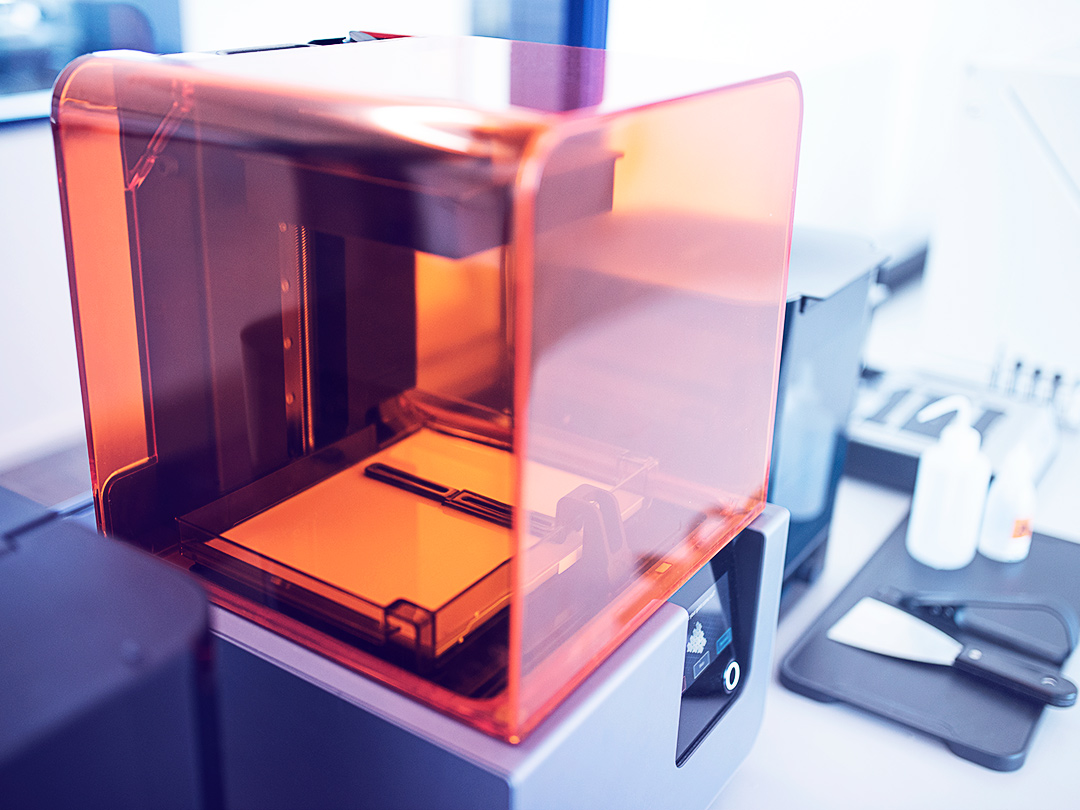

3D Druck
Wir verwenden für den 3D-Druck das Stereolithografie verfahren. Bei diesem Verfahren wird kein geschmolzener Kunststoff aufgeschichtet, sondern mit Hilfe von ultravioletter Laserstrahlung spezielles Photopolymerharz Schicht für Schicht ausgehärtet und aufgebaut. Dadurch können Schichtdicken von 25 Mikrometer erreicht werden. Die Auflösung in der X– und Y–Achse ist nur durch die Genauigkeit des Laserstrahls begrenzt.
Abhängig vom Anwendungsfall und technischer Materialanforderung wird das passende Photopolymerharz ausgewählt.
So kann zwischen Materialeigenschaften wie:
- Wärmeformtemperaturbeständigkeit von 238 °C
- gummiartig mit hoher Flexibilität
- extrem beanspruchbar und zäh
- besonders glatt für wenig Reibung
- dünnwandige und sehr präzise Bauteile möglich
und vielen weiteren gewählt werden. Wir beraten Sie hier gerne, was für sie das passende Material ist. Auch ein kostenloser Probedruck ist nach Absprache möglich.
